商品の詳細:
お支払配送条件:
|
現在の評価: | 1.5Amp | ContacContact Resistancet: | 最高 20mΩ |
---|---|---|---|
抵抗電圧: | 500V AC/DC | 絶縁抵抗: | 1000MΩ分 |
動作温度: | -40℃への+105℃ | 接触材料: | 真鍮 |
接触めっき: | NI上のAuかSn | 絶縁体材料: | PA6T/PA9T/LCP+30% GF (UL94V-0) |
ハイライト: | PCBのピン コネクタ,女性PCBヘッダー |

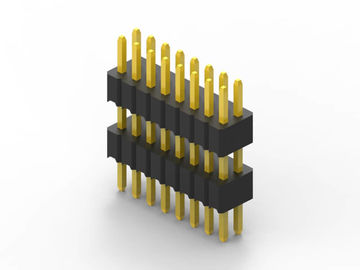

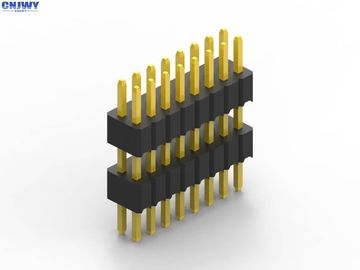

ダブルプラスチックブラックLCP材質PCBヘッダーコネクタデュアルロウゴールドフラッシュ
Qucikの詳細:
コネクタタイプ | ピン |
コンタクトタイプ | 雄ピン |
ピッチ | 2.54mm(0.1インチ) |
利用可能なピン | 2ピンから100ピンへ |
コネクタ名 | PCBコネクタ |
取付タイプ | スルーホール |
行の数 | シングル |
終了 | 半田 |
コンタクトフィニッシュ | ゴールドオーバーニッケル |
動作温度 | -40℃〜+ 105℃ |
断熱材 | PA6T UL94V-0 |
電流定格 | 3.0A |
耐圧 | 500V AC / DC |
断熱材の色 | ブラック |
連絡先 | 銅合金 |
PCBコネクタとは何ですか?
プリント回路基板コネクタは、1つのPCBから別のPCBへの信号または電力の転送に使用される接続システムです。また、機器ビルドの別の電源からのPCBにも接続します。 PCBは相互に配線されておらず、製造プロセスの後半で組み立てることができるため、製造のための簡単な設計方法を提供します。
PCBコネクタの向き
用語「PCBコネクタ」は、典型的には長方形のレイアウトの基本的なマルチピン接続システムを指す。 ペアのPCBコネクタは、基板対基板またはケーブル対基板(ワイヤ対基板)のいずれかになります。 パラレルまたはメザニン - 両方のコネクタが垂直方向、90度、直角、マザーボード - ドータボード - 1つのコネクタは垂直、1つは水平です。 ; 180度、同一平面上、エッジ - エッジ - 両コネクタは水平方向です。
PCBコネクタのその他の名称
PCBコネクタは、PCBインターコネクト製品として知られています。 特定の用語は、接続の両側にも使用されます。 PCBコネクターには、ピンヘッダーと呼ばれるものもあります。メスPCBコネクターは、ソケット、レセプタクル、またはヘッダーレセプタクルとも呼ばれます。
