商品の詳細:
お支払配送条件:
|
土台のタイプ: | 表面実装 | 列番号: | シングル |
---|---|---|---|
プラスチック高さ: | 3.56mm | 動作温度: | -40℃への+105℃ |
接触材料: | 蛍光体青銅 | 現在の評価: | 2.0AMP |
ハイライト: | 直角の女性ヘッダー,2つのmmピッチのメス コネクタ |

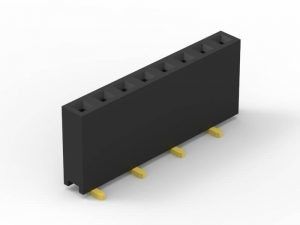

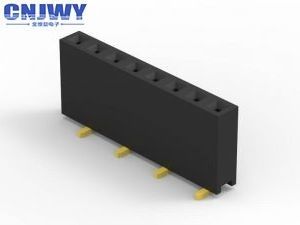

2.00mm女性ヘッダーのコネクターの単一の列SMTのタイプ プラスチック高さ3.56mm
指定:
現在の評価 | 2.0AMP |
抵抗電圧 | 500V AC/DC |
接触抵抗 | 最高20mΩ |
絶縁抵抗 | 1000MΩ分 |
操作の温度 | -40℃への105℃ |
接触材料 | 蛍光体青銅 |
接触めっき | NI上の金 |
絶縁体材料 | PA6T+30% GF UL94V-0 |
ピッチ | 2.00mm |
列番号 | 単一 |
終了 | はんだ |
土台のタイプ | SMT/SMD |
プラスチック高さ | 3.56mm |
パッキング | 管 |
留め具のタイプ | プッシュ プル |
接触のタイプ | 女性のソケット |
様式 | 板への板 |
接触の終わりの厚さ | フラッシュ |
PCBのコネクターは何ですか。
プリント基板のコネクターはPCBsに取付けられる関係システムです。通常PCBのコネクターがから別のもの、または装置の造りの別の源からのPCBに/からに信号か力を1 PCB移すのに使用されています。それらは製造にPCBsが互いに配線でし、工程で後で集まっていることができるので、設計の容易な方法を提供します。
PCBのコネクターのオリエンテーション
言葉PCBのコネクターは長方形のレイアウトの基本的なマルチピンの関係システムを、普通示します。合う組のPCBのコネクターは板に板かケーブルに板(ワイヤーに板)のためです。板に板レイアウトは完全に90度の増分に基づいてPCBの関係のオリエンテーションの範囲を与えることができます:
平行か中二階–コネクターは両方とも縦のオリエンテーションです;
90度、直角、ドーター・ボードへのマザーボード– 1つのコネクターは縦、横の1です;
180度、同一平面上、端に端–コネクターは両方とも横のオリエンテーションです。
PCBのコネクターの他の名前
PCBのコネクターはPCBの結合プロダクトとして知っていることができます。特定の言葉はまた関係の双方のために使用されます。男性PCBのコネクターは頻繁にピンヘッダーとピンの列単にであるので、言われます。女性PCBのコネクターはSockets、容器、また更に(幾分複雑に)ヘッダーの容器と呼ぶことができます。
CNJWYをなぜ選びなさいか:
1. 私達は最も大きい通貨として時間を、評価します。それは決して失われた時間を得ることができないこと有名です。私達のプロダクトはすべてこの考えのまわりに集中します。CNJWYで、私達はあなたの時間を節約する最もよい解決の方法を提供します。
2. 私達は世界の保健及び安全性に深く託されます。CNJWYはずっとISOの14001:2004の環境管理システムを実行しています。私達は私達の環境パフォーマンスを高めました。そして私達は私達のビジネスすべてにこの規則を適用します。
3. すべてのプロダクトはあなたの要求に従ってカスタマイズされた包装のために利用できます。
4. 最も有効な作成はあなたの予想に先んじる調達期間の常に確かめる速い配達をします。
プロダクト塗布:
通常、適されたピン ヘッダーが付いている女性ヘッダーがエレクトロニクス産業の作成されたモジュールを終えるのに使用されています。あなたの下でように適用範囲の一部を見つけることができます。
