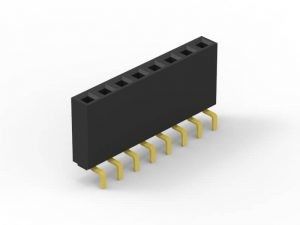

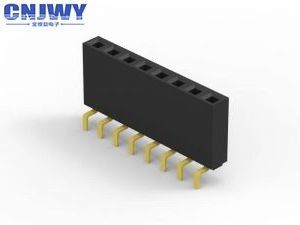

穴40 ピン女性PCBヘッダーを通して、単一の列女性ヘッダーの耐久財

穴40ピンPBTプラスチックを通した単一の列の黒PCBヘッダーのコネクター

製品に関する情報:

1. ピッチ:2.54mm （0.1"）

2. 製品名:PCBヘッダーのコネクター/女性ヘッダー

3. 列番号:単一

4. 現在の評価:3.0 AMP

5. 接触抵抗:最高20mΩ

6. 抵抗電圧:500ボルトAC/DC

7. 絶縁抵抗:1000mΩ分

8. 操作の温度:- 40°Cへの+105°C

9. 接触材料:蛍光体青銅

10. 接触めっき:金のフラッシュ

11. 絶縁体材料:PA6T+30% GF UL94V-0

12. 土台のタイプ:DIP/Throughの穴

13. 終了:はんだ

14. 色:黒

15. はんだの温度:10秒の260℃

PCBのコネクターは何ですか。

プリント基板のコネクターは装置の造りの別の源からのPCBに/から1 PCBから別のものに信号か力を移すのに使用されているまたは接続していますシステムを。PCBsが互いに配線でし、工程でことができるので、製造に設計の容易な方法を提供する後で集まっている。

PCBのコネクターのオリエンテーション

言葉PCBのコネクターは長方形のレイアウトの基本的なマルチピンの関係システムを、普通示します。合う組のPCBのコネクターは板に板かケーブルに板（ワイヤーに板）のためです。板に板レイアウトは完全に90度の増分に基づいてPCBの関係のオリエンテーションの範囲を与えることができます:平行か中二階–コネクターは両方とも縦のオリエンテーションです;90度、直角、ドーター・ボードへのマザーボード– 1つのコネクターは縦、横の1です;180度、同一平面上、端に端–コネクターは両方とも横のオリエンテーションです。

PCBのコネクターの他の名前

PCBのコネクターはPCBの結合プロダクトとして知られています。特定の言葉はまた関係の双方のために使用されます。またPCBのコネクターの他のある名前があります:ソケット、容器、また更に（幾分複雑に）ヘッダーの容器として示される女性PCBのコネクター間それらがピンの列単にであるので、男性PCBのコネクター通常参照されたピンヘッダー。

私達の利点:

A.研究開発の機能:

設計し、型の成長プロダクトの強い研究開発の機能はCNJWYを救う時間費用を顧客を助けることができる新製品を評価することできるようにします。

B. OEM/ODM Producing

CNJWYに電気めっきし、押し、形成し、注入、そして包装からの私達の自身の一貫作業があります。

C.品質保証

厳しくISO9001-2015の要求に続いて、CNJWYは良質のプロダクトを作り出せます。

D.競争価格

経験、CNJWYの10作成年間以上の作成生産能力の改善を常に専門にしています。競争力は評価された顧客に競争価格を提供します。

適用範囲:

電子工学で、電化製品広く利用された、PCBヘッダーのコネクター信号伝達の流れの主要なコンポーネントの概要の関係の器械。
