| タイプ: | バリア ターミナル ブロック | 包装: | PE/Box |
|---|---|---|---|
| ブランド: | CNJWY | 抵抗電圧: | AC4000V |
| 色: | ブラック | 断熱材: | PBT、UL94、V-0 |
| 温度: | -40℃~120℃ | 末端ボディ: | 真鍮 |
| ハイライト: | パネルの台紙のターミナル ブロック,端子台に接続します。 |
||
米国標準的なH=24.7mmの切換えの電源は障壁のコネクター1*08Pのすくいを使用しました
製品名:PCBの障壁のターミナル ブロック
PCBの障壁のターミナル ブロックのコネクターの塗布:
PCBの障壁のターミナル ブロックのコネクターはコミュニケーション、照明、保証および等で主に使用されます…そして企業のプラグイン可能なターミナルの適用は主要な鍋、周波数変換のような、暴動、数値制御のパネル、アクセスのコントローラー、センサー、PLCの器械使用、力、サーボ ドライブ、プラグイン可能な末端の企業のためのこれらの適用の共通の条件次のとおりですです:挿入力は滑らかな、小さい接触抵抗べきある特定の生命および疲労の金属の榴散弾材料のためのそうより高い条件に会えます必要があります。これはプロダクト デザイナーに構造および材料である特定の経験があるように要求します。塀のタイプ末端の適用のため:電源、リレー（特に二重ターミナル）、頻度
コンバーター、エレベーター工業（より少し）、空気調節。

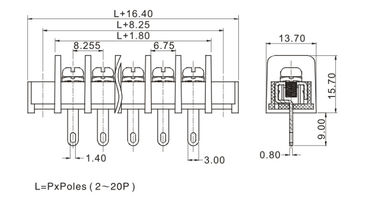

PCBの障壁のターミナル ブロックのコネクターの技術的なデータ:
| ピッチ | 8.52mm |
| ポーランド人 | 2-24P |
| ねじ | M3鋼鉄、めっきされる亜鉛 |
| Pinヘッダー | スズメッキをされる黄銅 |
| ワイヤーおり | めっきされる黄銅NI |
| 収容 | PBT、UL94、V-0 |
| 評価される電圧 | 300V （UL） |
| 評価される流れ | 20A |
| 抵抗電圧 | AC1250V/1Min |
| ワイヤー範囲 | 22-12AWG |
| 温度較差 | -40°C~+105°C |
| ねじトルク | 7 lbf.in |
