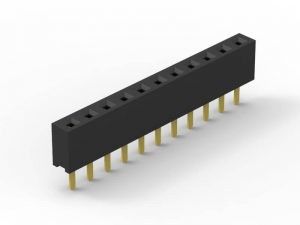

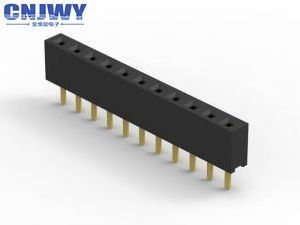

単一の列40 ピンのメス コネクタ、プラスチック正方形ピン女性ヘッダーのソケット

40ピンs女性ヘッダーのコネクターの単一の列のプラスチック高さ8.5mm

指定:

1. ピッチ:2.54mm （0.1"）

2. コネクターの名前:PCBのコネクター/女性ヘッダー

3. 絶縁材:PA6T+30%GF UL 94-V0

4. 接触材料:銅合金

5:土台のタイプ:穴を通して

6:列番号:単一

7:接触の終わり:ニッケル上の金

8:終了:はんだ

9. 色:黒

10:現在の評価:3.0A

11:抵抗電圧:500V AC/DC

12:接触抵抗:最高20mΩ

13:接触の形:正方形ピン

14:利用できるピン:2ピンsへの80ピンs

15. 絶縁抵抗:1000MΩ分

PCBのコネクターは何ですか。

プリント基板のコネクターは装置の造りの別の源からのPCBに/から1 PCBから別のものに信号か力を移すのに使用されているまたは接続していますシステムを。PCBsが互いに配線でし、工程でことができるので、製造に設計の容易な方法を提供する後で集まっている。

PCBのコネクターのオリエンテーション

言葉PCBのコネクターは長方形のレイアウトの基本的なマルチピンの関係システムを、普通示します。合う組のPCBのコネクターは板に板かケーブルに板（ワイヤーに板）のためです。板に板レイアウトは完全に90度の増分に基づいてPCBの関係のオリエンテーションの範囲を与えることができます:平行か中二階–コネクターは両方とも縦のオリエンテーションです;90度、直角、ドーター・ボードへのマザーボード– 1つのコネクターは縦、横の1です;180度、同一平面上、端に端–コネクターは両方とも横のオリエンテーションです。

PCBのコネクターの他の名前

PCBのコネクターはPCBの結合プロダクトとして知られています。特定の言葉はまた関係の双方のために使用されます。またPCBのコネクターの他のある名前があります:ソケット、容器、また更に（幾分複雑に）ヘッダーの容器として示される女性PCBのコネクター間それらがピンの列単にであるので、男性PCBのコネクター通常参照されたピンヘッダー。

CNJWYをなぜ選びなさいか:

1. 良質の保証

CNJWYは目指す品質管理システムの改良に焦点を合わせま幾年もの間合われたISO9001証明書良質プロダクトを提供します。

2.Competitive価格

電気めっきを含んでいる私達は私達の競争価格を保障するために、射出成形押す、全セットの工程アセンブリがあります。

3. カスタマイズされた包装

すべてのプロダクトはあなたの要求に従ってカスタマイズされた包装のために利用できます。

4. 速い配達

最も有効な作成はあなたの予想に先んじる調達期間の常に確かめる速い配達をします。

プロダクト塗布:

通常、適されたピン ヘッダーが付いている女性ヘッダーがエレクトロニクス産業の作成されたモジュールを終えるのに使用されています。あなたの下でように適用範囲の一部を見つけることができます。
