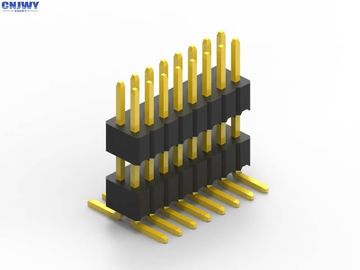

オーダーメイド 1.27 ピッチピンヘッダー 2ピンから50ピンボードからボード接続

複製プラスチックPCBヘッダーコネクタ 複製列 SMTタイプ ブラック・インソレーション

仕様:

1投球:1.27mm ((0.079')

2接続器名:PCB接続器/ピンヘッダー

3断熱材料:PA6T UL 94-V0

4接触材料:銅合金

5: 設置タイプ:SMD/SMT

6: 列数: 双

7接触仕上げ 金とニッケル

8結末 溶接器

9色 標準 (黒) またはカスタマイズ

10: 現在の評価:1.0 AMP

11: 抵抗電圧:500V AC/DC

12: 接触抵抗:20mΩ 最大

13: コンタクト形: スクウェア・ピン

14: ピンの長さ: カスタマイズ

15ピン:2ピンから50ピン

PCBコネクタとは?

プリント回路板コネクタは,PCBに搭載された接続システムである.通常,PCBコネクタは,信号または電力を1つのPCBから別のPCBに転送するために使用される.装置の組み立て内の他の源からPCBへまたはそこから製造のための設計の簡単な方法を提供します. PCBは互いにハードワイヤレスではなく,生産プロセスで後で組み立てることができます.

PCBコネクタの向き

"PCBコネクタ"という用語は,通常は長方形の構造で,基本的なマルチピン接続システムを指します.PCBコネクタのペアペアがボード-to-ボードまたはケーブル-to-ボード (ワイヤー-to-ボード) のいずれかになります板から板へのレイアウトは,90度の増幅に基づいて,様々なPCB接続の方向性を与えることができます.

• 平行またはメゾナイン 両接頭が垂直方向である.
• 90度,右角,マザーボードとダクターボード 接続器が垂直で,接続器が水平で
• 180度,コプラーナー,エッジ・トゥ・エッジ 両方のコネクタが水平方向である.

PCBコネクタの他の名称

PCBコネクタは,PCBインターコネクト製品として知られる. 接続の両側にも特定の用語が使用されています. 男性PCBコネクタは,しばしばピンヘッダーと呼ばれ,それは,単にピンの列である.女性PCBコネクタはソケット,レセプタクル,または (少し混乱して) ヘッダーレセプタクルと呼ばれます.

なぜ CNJWY を 選ぶのか

1自動生産

CNJWYの製品の80%以上は自動組立ラインで製造されています. 知的がますます広く使用されているため,我々は,時間への適応のみすることができます.顧客に最も適格な製品を提供できるように.

2納品時間

顧客が与えてくれる機会を 大切にするために 納品を間に合うようにしなければなりません

3価値を創出する

ビジネスとは長い旅のようなものです. 価値は途中の見方です. 顧客にとって価値を生み出すことは,企業にとって価値を生み出すことです. 相互の利益は私たちの目標です.

4すぐ対応する

顧客が直面する問題を すぐには解決できるかもしれません

製品使用:

自動車,医療機器,コンピュータなどのさまざまな産業で広く使用されています. 下の画像はアプリケーションシナリオです. 画像は制限です.詳細については,直接販売チームと連絡することができます
