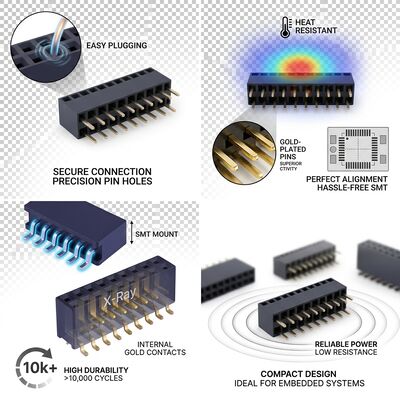

単列2.54MMピッチ垂直女性ヘッダーコネクタ 02P-40P ゴールドフラッシュ PA6T

CNJWYが提供する高性能シングルロウ2.54mmピッチ垂直メスヘッダーコネクタは、民生用電子機器、産業用制御システム、通信機器全般にわたる信頼性の高い基板間およびワイヤ間接続アプリケーション向けに設計されています。このスルーホール実装のメスソケットコネクタは、ニッケルメッキの上にゴールドフラッシュメッキを施した精密加工のリン青銅コンタクトを備え、信頼性の高い導電性、耐食性、長期的な嵌合信頼性を保証します。垂直方向の配置は、PCBレイアウトの統合を容易にし、標準の2.54mm（0.1インチ）ピッチは、エレクトロニクス業界で最も幅広いメスピンヘッダーとの互換性を維持します。02Pから40Pまでのピン構成で利用可能なこのコネクタシリーズは、コンパクトなPCBアセンブリで信頼性の高いインターコネクトソリューションを求めるエンジニアに優れた設計柔軟性を提供します。

• 標準2.54mmピッチ設計: 業界標準の0.1インチピッチは、事実上すべてのメスピンヘッダー、IDCコネクタ、リボンケーブルアセンブリとのユニバーサル互換性を保証し、BOM管理を簡素化し、複数の製品ラインにわたる調達の複雑さを軽減します。
• ゴールドフラッシュコンタクトメッキ: 各リン青銅コンタクトは、ニッケルバリア層の上に均一なゴールドフラッシュメッキを施しており、20mΩ未満の低コンタクト抵抗、強化された酸化防止、300回以上の嵌合サイクルにわたる一貫した電気的性能を提供します。
• 高温PA6Tインシュレータ: 30%ガラス繊維で強化されたPA6T熱可塑性ハウジングは、UL94V-0難燃性定格を取得し、最大260℃のリフローはんだ付け温度に耐えるため、鉛フリーPCBアセンブリプロセスと完全に互換性があります。
• シングルロウ省スペースレイアウト: コンパクトなシングルロウフットプリントは、PCBの占有面積を最小限に抑えながら信頼性の高い信号伝送を提供し、基板スペースが限られておりピン密度要件が中程度である設計に最適です。
• 幅広いピン数対応: 02Pから40Pまでの構成により、設計者はコネクタの品質や性能を損なうことなく必要なピン数を正確に選択でき、部品数とアセンブリの複雑さの両方を削減できます。
• 堅牢なスルーホール終端: スルーホールはんだ終端は、表面実装型と比較して機械的強度と耐振動性が向上しており、過酷な動作環境での長期的な接続完全性を保証します。

このシングルロウ2.54mmピッチメスヘッダーコネクタは、さまざまな電子産業で広く利用されています。民生用電子機器では、マイクロコントローラー開発ボード、Arduino互換シールド、LCDディスプレイモジュール、家電製品制御PCBの主要なインターコネクトとして機能します。産業オートメーションシステム内では、PLC I/Oモジュール、センサーインターフェース、モーター駆動ボード、プロセス監視装置を接続します。このコネクタは、ネットワークスイッチ、ルーターバックプレーン、光トランシーバーモジュールを含む通信インフラストラクチャにも同様に適しています。その他の応用分野には、医療診断機器、LED照明制御システム、自動車ダッシュボードエレクトロニクス、セキュリティ監視機器、教育用電子機器プロトタイピングプラットフォームが含まれます。この標準ピッチコネクタの汎用性は、ほぼすべての電子サブセクターの設計エンジニアにとって、頼りになるソリューションとなっています。

CNJWYは、顧客の要件に合わせた業界標準の梱包方法を採用しています。標準のバルク梱包では、最大40Pのピン数に対して帯電防止チューブ（スティックマガジン）を使用し、各チューブにはピン数に応じて20～50個のコネクタが収容されます。自動ピックアンドプレースアセンブリライン向けには、要求に応じてテープアンドリール梱包も利用可能です。すべての梱包材はESD安全で耐湿性があり、コネクタが新品同様の状態で届くことを保証します。すべての生産バッチは、100％の目視検査、コンタクト抵抗試験、寸法検証を受けます。CNJWYはISO9001:2015認証製造プロセスを維持しており、当社のコネクタはUL、SGS、ROHS、REACH認証を取得しています。標準リードタイムは7～10営業日で、最小注文数量は2,000個です。特定のピン長、インシュレータの色、メッキ厚さを含むOEMおよびODMのカスタマイズも完全にサポートされています。
