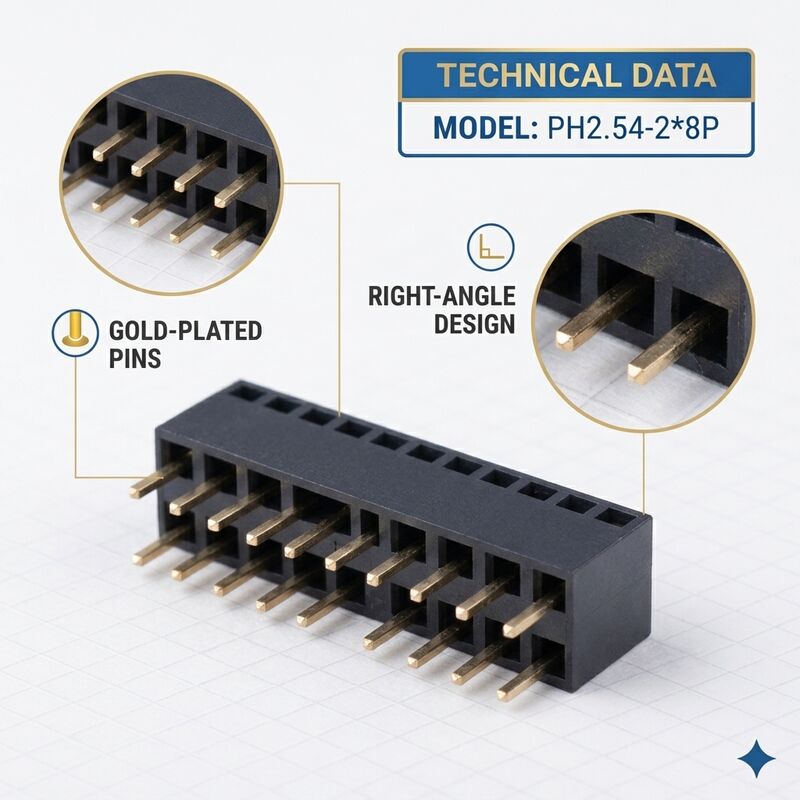

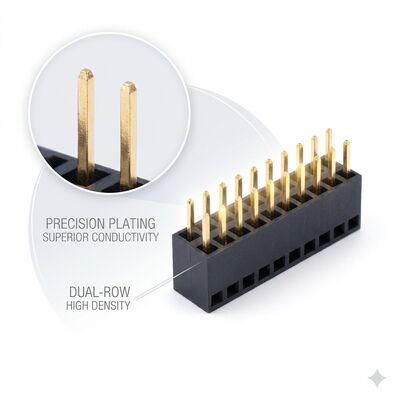

デュアルロウ 2.54MM ライトアングル メスヘッダー コネクタ 04P-80P ゴールドフラッシュ PA6T PCB スルーホール

CNJWYは,その先進的な 双列2.54MMピッチ右角 女性ヘッダーコネクタを提供しています.垂直クリアランスが制限されている囲みやバックプレーンのアーキテクチャで垂直PCBの交配を容易にするように設計された直角向きはPCB表面に平行な接続を路線し,高密度の電子パッケージに不可欠な水平のボード対ボードスタッキングと娘カード構成を可能にします.各2列のコネクタには,長寿にわたる信頼性の高い低抵抗ペアリングのために,金色のフラッシュプラチ付きの精密な形式のリンゴコンタクトが組み込まれています.PA6Tのガラス繊維で強化された熱塑性ハウジングは,溶接中に例外的な熱安定性と,高温での長時間の次元保持を提供します.04P (2x2) から 80P (2x40) まで利用可能な二列配置このコネクタシリーズは,工業,自動車,コンピューティングアプリケーションの高密度接続要件に対応しています.

• 空間効率の良い直角設計:90度の向きにより,PCBは垂直配置で交配し,相互接続されたアセンブリの垂直高さプロフィールが大幅に減少します.これは薄い囲いには重要です.1U ラック式装置板の積み上げ高度が非常に限られているコンパクトな組み込みシステムです
• 双列高密度配置:2列の対等接触装置は 単列の代替装置と比較して 同じPCBフットプリント内の信号密度を倍にしますボードの寸法やコネクタの数を増やすことなく,より多くの相互接続を可能にします.
• 金色フラッシュコーティングのコンタクトニッケル壁の上に一貫した黄金のフラッシュプラチングは,指定された300回の交配サイクルを通して接触抵抗が20mΩ未満を維持することを保証し,酸化による信号の劣化を防止します.フレーティング腐食環境汚染などです
• 高温PA6T隔熱器:グラスファイバーで強化された UL94V-0級PA6T熱塑料は 10秒間260°Cのピークリフロー温度に耐える鉛のない波溶接と手動組み立てプロセスの両方に完全に互換性があり,歪みや劣化がない.
• 全域のピン数範囲:0-4ポジション (2x2) ミニコネクタから80ポジション (2x40) 高密度のインターコネクタまで,設計者は必要なピンの正確な構成を選択できます.カスタムピノート要件のために奇数の二行バリエーションも利用できます.
• 安全な穴を通るアンカー:穴の直角端末はPCBに堅牢な機械的な固定を可能にします横向きの力や,移動機器や工業機器の表面固定設計で発生する振動によるコネクタの緩解に抵抗する.

2列右角女性ヘッダーコネクタは,制限された垂直封筒内で高い相互接続密度を必要とするアプリケーションで優れています.それはラックに搭載されたスイッチやルーターでバックプレーンのラインカードを接続します産業自動化システムでは,PLC拡張モジュール,HMIインターフェースボード,分散型I/Oノードにこれらのコネクタを使用しています. コンピューティングアプリケーションには,サーバーマザーボードヘッダ,GPU リザー接続自動車用電子機器は,エンジン制御ユニット (ECU),ボディ制御モジュール,インフォエンターテイメントシステムの相互接続患者のモニター,診断画像機器,実験室解析器を含む医療機器は,接続器の信頼性とコンパクトな足跡から恩恵を受けます.追加的な展開は航空宇宙航空学をカバーする船舶ナビゲーションエレクトロニクス,鉄道信号システム,再生可能エネルギーインバーター制御ボード

CNJWYの双列右角女性ヘッダーコネクタは,各チューブがピン数構成に応じて15-45個のコネクタを含む反静的保護チューブに包装されている.輸送中に鉛の損傷を防ぐために,高ピン数バリエーションにはESD安全な導電式トレイが利用可能である.大量の自動組み立ての顧客には,要求に応じて精密なポケット寸法を持つテープとロールのパッケージが供給できます.すべての生産品は,100%のピンコプラナリティ検査を含む包括的な品質検証を受けます.CNJWYの製造施設は,ISO9001:2015認証の品質管理システムの下で動作し,すべての製品はUL,SGS,ROHS,そしてREACH認証. 選択的なゴールドプレート厚さ,偏光鍵のオプション,非標準ピン長を含むカスタム構成は,柔軟なOEM製造サービスを通じてサポートされています.標準配送は7~10営業日で 最低注文量は2千個ある
