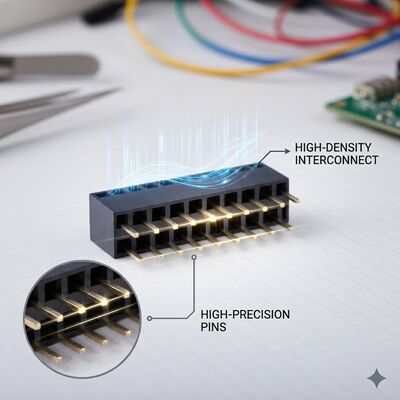

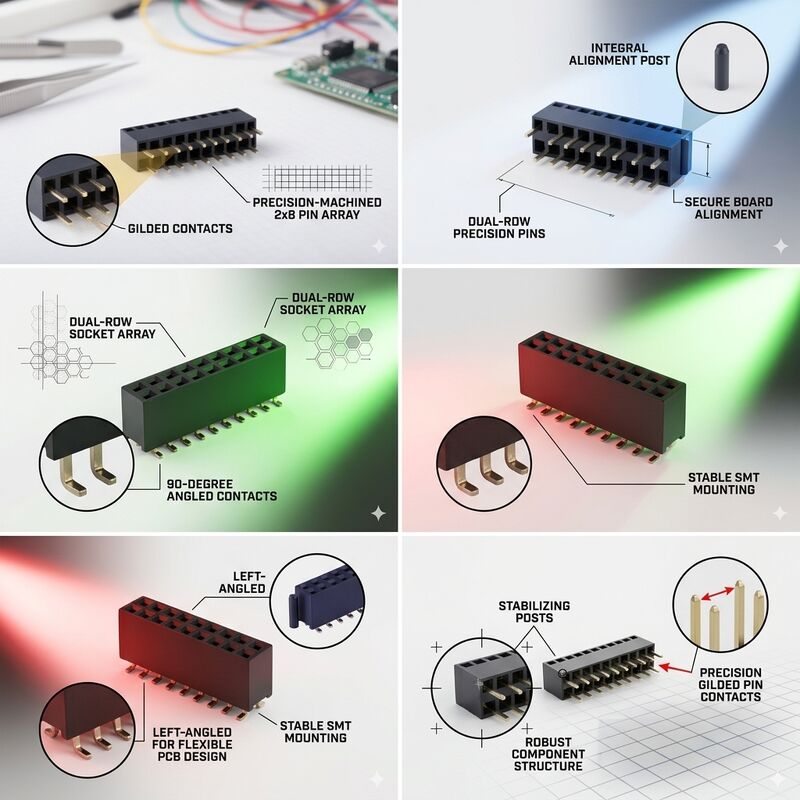

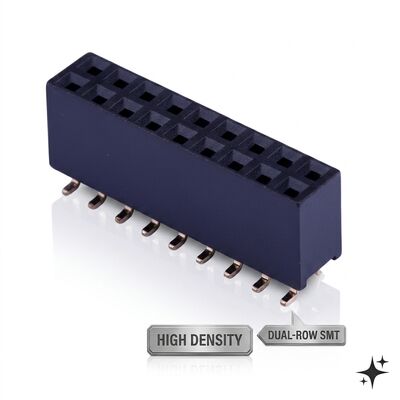

高温PA9T2.0MMピッチ 双列女性ヘッダーコネクタ ゴールドフラッシュ 04P-60P PCBソケット

CNJWYは、熱耐久性と高温下での長期信頼性が不可欠な用途向けに特別に設計された、高度な高温PA9T 2.0MMピッチデュアルロウメスヘッダーコネクタを発表します。このコネクタは、30%のガラス繊維で強化されたPA9T熱可塑性絶縁材を採用しており、-55℃から+125℃の連続動作温度範囲とUL94V-0の難燃性分類を提供します。この強化された熱性能により、コネクタは、ボンネット下の自動車エレクトロニクス、産業用炉制御、坑井掘削計装、および周囲温度が標準的なコネクタ定格を日常的に超える電力変換機器に理想的です。2.0mmのピッチは、コンパクトなフットプリントと堅牢なコンタクトジオメトリの間の最適なバランスを提供し、1.5A/コンタクトの高い電流定格に対応しながら、完全な動作温度範囲全体で信頼性の高い信号整合性を維持します。04Pから60Pまでのデュアルロウ構成により、このコネクタは高温相互接続用途に優れた汎用性を提供します。

• 拡張温度動作: PA9T高性能ポリアミド熱可塑性樹脂は、-55℃から+125℃の温度範囲で寸法安定性と誘電強度を維持し、標準的なPA6Tコネクタの典型的な-40℃から+105℃の動作ウィンドウを大幅に上回ります。これにより、エンジンコンパートメント、産業用オーブン、極端な熱サイクルにさらされる屋外機器への展開が可能になります。
• 強化されたPA9T絶縁技術: PA9T樹脂は、PA6TおよびLCP代替品と比較して、吸湿性が低く、耐熱変形温度が高くなっています。30%のガラス繊維強化と組み合わせることで、絶縁材は最小限の熱膨張と、高温下での持続的な機械的負荷に対する優れたクリープ抵抗を示します。
• 高い電流容量: 堅牢なリン青銅コンタクトを使用した2.0mmピッチ設計により、ピンあたり1.5Aの電流定格が可能になり、標準的な2.54mmピッチデュアルロウコネクタと比較して50%の改善が見られ、熱的ディレーティングの懸念なしに電力供給および高電流信号アプリケーションをサポートします。
• ゴールドフラッシュ信頼性システム: ニッケルめっき上のゴールドフラッシュめっきシステムは、動作温度範囲全体で15mΩ未満の安定した接触抵抗を維持し、高温環境での信号劣化や熱暴走の原因となる酸化による抵抗増加を防ぎます。
• 包括的な認証: UL、SGS、ROHS、REACH規制基準に完全に準拠しており、要求に応じて自動車AEC-Q200資格テストもサポートします。各生産バッチには、定格温度範囲全体での一貫したパフォーマンスを保証するための熱サイクル検証が含まれています。
• 汎用性の高いデュアルロウフォーマット: デュアルロウ構成は、500V AC/DC耐電圧定格に必要な沿面距離と空間距離を維持しながら、相互接続密度を最大化し、高温環境での低電圧信号および中電圧電力アプリケーションの両方に適しています。

PA9T高温2.0mmメスヘッダーコネクタは、熱的に要求の厳しいアプリケーション向けに特別に設計されています。エンジン制御ユニット（ECU）、トランスミッションコントローラー、排気ガスセンサー、ターボチャージャーアクチュエーターモジュールなどのボンネット下の自動車エレクトロニクスは、拡張温度定格の恩恵を受けます。炉温度コントローラー、化学プロセスモニター、鋳造所自動化システムなどの産業プロセス制御機器は、周囲温度が日常的に100℃を超える場所でこれらのコネクタを採用しています。サーバー電源、通信用整流器、ソーラーインバーターMPPTコントローラーなどの電力変換および配電システムは、高温機器エンクロージャーでの信頼性の高い電力供給のために、強化された電流定格を活用しています。地熱環境で動作する坑井掘削および坑井記録計装は、PA9Tコネクタの熱安定性に依存しています。その他のアプリケーションには、航空電子工学のエンジン監視、防衛グレードの電力管理、鉄道牽引制御、高輝度LED照明の熱管理システムが含まれます。

CNJWY高温PA9Tメスヘッダーコネクタは、静電気防止保護チューブにパッケージされており、各チューブにはピン数構成に応じて10～40個のコネクタが含まれています。すべてのパッケージング材料は、40℃までの環境での長期保管に耐え、劣化しません。湿潤気候での長期保存が必要なお客様には、防湿パッケージと乾燥剤が利用可能です。すべての生産ロットは、100%自動光学検査、接触抵抗測定、および-55℃から+125℃までの熱サイクル検証を受けます。CNJWYの製造は、ISO9001:2015認証品質システムの下で運営されており、UL、SGS、ROHS、REACHに完全に準拠しています。選択的な厚金めっき（15μinまたは30μin）、絶縁材の色オプション（黒、ナチュラル、赤）、およびアプリケーション固有のピン長を含むカスタム構成は、当社のOEMエンジニアリングチームを通じて利用可能です。標準納期は7～10営業日で、最小注文数量は2,000個です。
