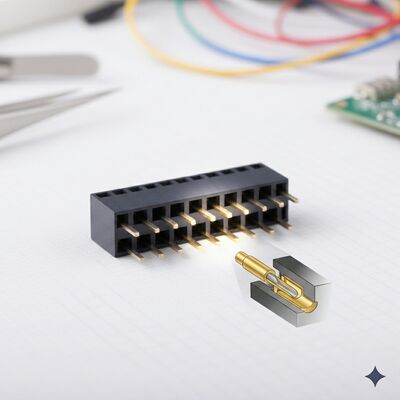

車載グレード 2.54MM デュアルロウ メスヘッダーコネクタ ゴールドフラッシュ PA9T 高振動 PCB スルーホール IP67

CNJWYは,自動車グレード2.54MMの2列女性ヘッダーコネクタを導入し,近代的な車両電子システムの極端な信頼性の要求を満たすために,最初から設計されています.PA9T高温熱塑料で製造され, -55°Cから+125°Cまでの連続動作に適しており,10G RMSまでの自動車振動プロファイルに対して検証されている.このコネクタは,乗用車,商用トラック,オフハイウェイ機器で遭遇するハードなフットの下,シャーシに搭載された,およびキャビンの環境に耐えられるように設計されています.恒常的な熱循環にもかかわらず,安定した電気接続を維持します標準的な商用品のコネクタで 摩擦腐食と断続的な故障を引き起こす強化された溶接尾根の穴の終結は,溶接関節の疲労なしに車両の操作に耐えるために必要な機械的固定強度を提供しますこのコネクタの信頼性の高い特性により,鉄道信号,海洋電子,産業ロボット,接続器の故障が選択肢ではない場合.

• 自動車環境検証:AEC-Q200 消極部品資格の環境ストレス要件を満たすように設計され, -55°C から +125°C までの熱ショックサイクルを含む 85°C/85% RH の湿度耐性試験,混合流動ガスの腐食にさらされるこの検証は,車両の全使用期間を通して一貫した性能を保証します.
• 10G RMS振動抵抗:溶接パッドの接触面を拡大した強化された透孔端末設計は,10Hzから2000Hzの周波数範囲で10G RMSまでのランダム振動プロファイルで検証されています.ISO 16750-3の要件を満たす,シャシーとエンジンに搭載された電子部品.
• PA9T 拡張温度範囲:PA9T 高性能ポリアミド隔熱器は30%のガラス繊維で強化され,機械的および介電性能を -55°Cから+125°Cの自動車温度範囲全体で維持しています.低温で脆くなり,高温で柔らかくならない.

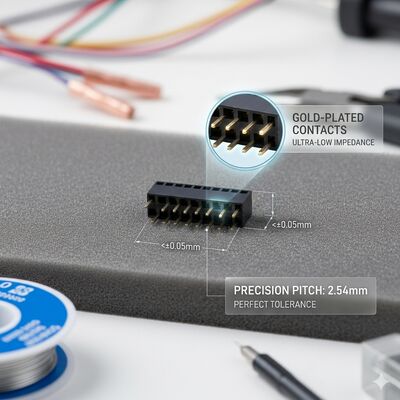

• 耐震性ゴールドフラッシュプラチ:リンゴコンタクトのニッケル塗装システム上の黄金のフラッシュは,振動下での交配コンタクト間のマイクロ運動によって引き起こされる障害メカニズムである,フレッティング腐食に抵抗します.20mΩ以下の安定した接触抵抗は,恒常的な環境ストレスにもかかわらず,接続器の寿命全体にわたって維持されます..
• 強化溶接器合体の設計:0.65mm直径と3.0mm長さの透孔溶接尾根は,標準的な商業用コネクタ設計よりも50%以上の溶接関節接触面積を提供します.この強化は,高振動環境における穴を通ったコネクタの主な障害モードである溶接関節の疲労裂けを防ぐ.
• 全面的な品質文書:すべての自動車グレードの生産セットには 完全な材料認証, 塗装厚さの測定報告, 挿入力,接触抵抗,耐電電圧PPAPレベル3のドキュメントパッケージは,自動車生産部品の承認要件のために利用可能である.

自動車級の女性ヘッダコネクタは,現代の車両電子アーキテクチャの信頼性にとって重要です.エンジン制御ユニット (ECU) とパワートレイン制御モジュールは,これらのコネクタをセンサーインターフェースとして使用します障害が車両の固定または排出量の不適合を招く場合,レーダーを含む高度な運転支援システム (ADAS),リダール, カメラモジュールは,自律的な緊急ブレーキとレーン維持機能に必要なセンサーデータの完整性を維持するために,振動耐性のあるコネクタに依存しています.照明を制御するボディ制御モジュール機内温度の極端な変動にかかわらず,このコネクタを信頼して動作します. Electric vehicle battery management systems (BMS) use automotive-grade connectors for cell voltage monitoring and temperature sensing interconnects where intermittent connections could cause dangerous cell imbalance conditionsインフォテインメントシステム,インスツームクラスター,テレマティックモジュールは,ダイレクト太陽光熱にさらされるダッシュボード環境におけるコネクタの信頼性の向上から恩恵を受けます.鉄道信号と列車制御システム船舶ナビゲーション電子機器 風力タービンのピッチ制御システム 産業用ロボットの関節接続要求の高い運用環境での信頼性が証明されているため 自動車グレードのコネクタを展開しています.

CNJWYの自動車用女性ヘッダーコネクタは,輸送中にコンタクト・フレッティングを防ぐために,抗静的保護管に余分な振動抑制泡の挿入物で包装されています.各チューブには,ピンの数によって10~35のコネクタが収まります.高級自動車Tier-1の顧客には,精密加工されたトレイポケットを備えたカスタムリターナブルパッケージングシステムが利用可能で,生産ラインの Just-in-time (JIT) 配送をサポートしています.すべての包装材料は,IEC 61340-5-1 による自動車産業のESD保護要件を満たしています.すべての生産パットは100%自動化光学検査を受け,挿入力,接触抵抗 (すべての位置),電解耐電電圧,顧客が承認した図面に対する次元検証. 完全な材料認証,塗装厚度XRFレポート,およびロット追跡可能性のドキュメントが標準として提供されています. CNJWYの製造はISO9001の下で動作します:2015年およびIATF 16949認定の品質管理システム,完全ULPPAPレベル3の提出パッケージ,IMDS材料データ報告,専用の自動車エンジニアリングチームを通じてサポートされています標準配送は7~10営業日で 最低注文量は2000枚です
