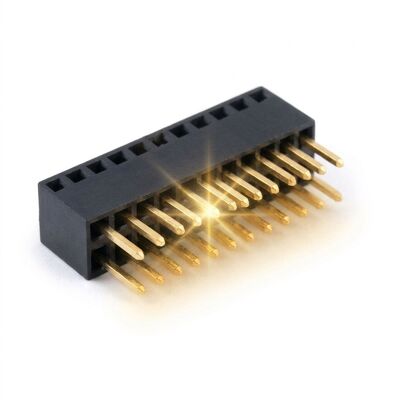

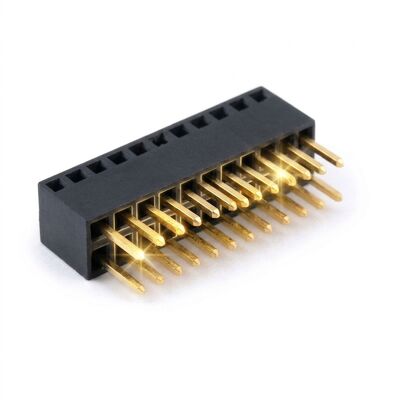

2.54mm 機械加工丸ピンメスヘッダーソケット 40ピン 金メッキ ニッケル 精密旋盤加工

スタンプされたコンタクトは高速で安価ですが、機械加工されたケージのバネ性を再現することはできません。この2.54mmの丸ピンメスヘッダーは、精密に旋盤加工された真鍮スリーブで構成されており、それぞれが丸型または角型のポストを全方向から包み込む6本指のコンタクトケージを備えています。その結果、数百回のサイクルにわたって挿入力が一定に保たれるソケットが実現します。そのため、機械加工されたソケットは、バーンインボード、ICテストソケット、および工場で一度だけ接続されるのではなく、サービス中に抜き差しされるあらゆるアセンブリで主流となっています。

絶縁体はナイロンではなくPPSです。PPSは125℃連続動作下でも寸法を維持し、ソケットがテストフィクスチャにクランプされたときにクリープしないため、2.54mmのコンタクトピッチは長年の熱サイクル後も真のままです。2.5ミクロンのニッケルバリアの上に0.76ミクロンの金メッキが施されており、コンタクト抵抗を10ミリΩ近くに保ち、安価な部品の薄いフラッシュコーティングを最終的に鈍らせるニッケルの拡散を防ぎます。

• 精密旋盤加工コンタクト: 各真鍮スリーブはスイス製旋盤で機械加工されており、同心円状のボアにより、ピン1からピン40まで挿入力が一貫しています。
• 6本指コンタクトケージ: 内部ケージは丸型および角型ポストの両方にしっかりとグリップし、スタンプコンタクトの寿命をはるかに超えるバネ性を維持します。
• 金メッキ0.76ミクロン、ニッケルメッキ: 2.5ミクロンのニッケルバリアが拡散を防ぐため、サービス寿命全体を通してコンタクト抵抗は10ミリΩ近くに保たれます。
• PPS絶縁体: ポリフェニレンサルファイドは、260℃のはんだ付け、溶剤、および寸法クリープなしの125℃連続動作に耐えます。
• 低く安定した挿入力: 500サイクル後も嵌合力が予測可能であり、再加工された基板のメッキスルーホールを保護します。
• ソケット可能なICフットプリント: 2.54mmシングルローフォーマットは、標準的なDIPアウトライン、ターンドピンアダプター、およびワイヤーラップポストに対応します。

機械加工ソケットは、接続が繰り返し挿抜に耐える必要がある場合に指定されます。バーンインおよびライフテストボードでは、スタンプコンタクトは数百回のオーブンサイクル後にバネ力を失うため、これらを使用します。自動車ECUプログラマーおよびキャリブレーションリグは、高価な制御ユニットのメッキスルーホールを保護するためにこれらに依存しています。オーディオおよび計器設計者は、タイトで低抵抗のコンタクトがノイズフロアを低く保つオペアンプおよびDIPアダプターソケットにこれらを選択します。また、ワイヤーラッププロトタイピング、クリスタルおよびリレーソケット、および工場交換ではなく修理されるあらゆるレガシーボードの標準的な選択肢でもあります。

真鍮またはベリリウム銅のスリーブを機械加工し、高挿抜回数フィクスチャ用に金厚を1.27または1.5ミクロンに引き上げることができます。2から40ポジションのシングルロー長はストリップ材として在庫されているため、短ロットでも新しい金型は不要です。オプション機能には、スルーホール保護のためのクローズドボトム、1.6mmまたは2.4mm基板に合わせたソルダテール長、PPSまたは高温PEIの絶縁体が含まれます。0.5mm丸ピン用および0.64mm角ピン用のカスタムコンタクトケージが両方利用可能であり、エンジニアリングサンプルは図面承認後5営業日以内に発送されます。

機械加工ソケットは、輸送中の横方向の衝撃からターンドコンタクトを保護する、帯電防止チューブ（20個または50個入り）でラインを離れます。チューブはフォームエンドキャップ付きの輸出用カートンに箱詰めされ、各カートンにはそのバレルのめっき証明書にリンクするロット番号が付いています。この製品のコストドライバーは金層であるため、すべての出荷にはバッチの3点でのX線蛍光測定によるめっき厚レポートが含まれます。カートンは改ざん防止テープで密封され、海上輸送用の湿度インジケーターがマークされています。販売店は、ニュートラルチューブ、自社ブランドラベル、およびバーコード付きカートンをリクエストでき、出荷されたすべてのロットの寸法レポートを3年間アーカイブしています。
