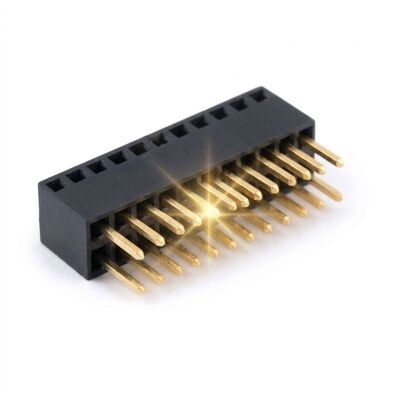

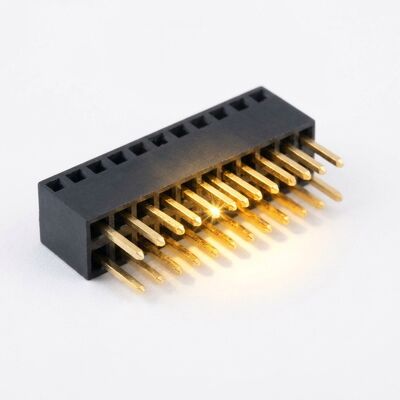

2.54mmピッチデュアルロウ昇降15mmメスヘッダーコネクタロングレッグスタッキングソケット

一部の基板は、互いに近接して配置できない場合があります。ディスプレイには背面の空気の流れが必要であり、電源ステージにはヒートシンク用のスペースが必要であり、またはドーターカードがマザーボード上の背の高い電解コンデンサをクリアする必要がある場合があります。この高さ15mmの2.54mmデュアルロウメスヘッダーは、ボディ高さ15mmと延長されたはんだ脚でこの問題を解決し、設計者はスペーサーと2番目の組み立てステップを追加する代わりに、コネクタで基板間ギャップを設定できます。

絶縁体は標準のメスヘッダーと同じ2.54mmのコンタクトピッチを維持しますが、ボディは背の高いリブ付きタワーに成形されています。垂直リブはタワーを強化するため、メスヘッダーが斜めに挿入されてもたわまず、延長されたコンタクトテールは1.6mmの基板を通過するのに十分な長さがあり、下面に完全なはんだフィレットを残します。ニッケル上の金フラッシュはコンタクトインターフェースを安定させ、背の高いボディは深いスタックの機械的なてこ作用を吸収します。

• 15mmスタッキング高さ: 成形された15mmタワーがスペーサーなしで基板間ギャップを固定し、基板ペアあたり1つの組み立てステップを節約します。
• リブ付きタワー形状: 垂直リブが強化されたボディを強化するため、斜め挿入でもコンタクトフィールドがたわみません。
• 延長3mmはんだ脚: 長いテールは1.6mm基板に完全なフィレットを残し、ウェーブプロセスで下面からのはんだ付けが可能です。
• 完全な2.54mmピッチ: コンタクトは標準ピッチを維持するため、通常のデュアルロウオスヘッダーと互換性があります。
• ニッケル上の金フラッシュ: ニッケル下地はコンタクト抵抗を低く保ち、銅が金層に移行するのを防ぎます。
• 一貫した挿入力: バランスの取れたコンタクトスプリングにより、40極スタックでもプレスなしで手で挿入できます。

高さ調整ソケットは、基板スタッキングの静かな働き者です。計器パネルのLCDおよびOLEDドライバーボードをメインロジックボードの上に保持したり、通信モジュールを電源の磁気部品から離したり、RFドーターカードをノイズの多いデジタルグランドプレーンから分離したりします。LED照明制御では、ドライバーボードを持ち上げて2つのPCB間に空気の流れを可能にします。産業用エンクロージャーでは、真鍮スペーサーの代わりにこれらを使用します。コネクタが1回の配置で間隔と電気接続の両方を実行するため、組み立て時間が短縮され、ラインから固定作業がなくなります。

ボディ高さ5.0、8.5、11.0、15.0、20.0mmはすべて同じファミリーのインサートから製造されているため、設計をより高いスタックに変更してもPCBフットプリントは変更されません。厚いバックプレーン用に4.0mmまで延長したり、ピックアンドプレースの整列用に位置決めペグを成形したり、メスヘッダーが一度だけ挿入できるように極性壁を追加したりできます。大量生産プログラムでは、絶縁体をPA9Tに変更して基板を2回目のリフローに通すことができ、コンタクトはコストを抑えるために、メスエリアのみに0.38ミクロンの選択的金メッキを施すことができます。

スタッキングソケットは1000個入りの帯電防止バッグに梱包され、背の高いボディは成形トレイにネストされているため、タワーが上のカートンの重量を支えません。各バッグには乾燥剤と湿度インジケーターカードが含まれています。輸出カートンは総重量15kgに耐え、CNJWYの中立ラベルが印刷され、改ざん防止テープで閉じられています。海上輸送の場合は、シュリンクラップされたスタックをパレット化し、エッジプロテクターを付けて、湿ったコンテナ内で負荷がかかってもタワーが変形しないようにします。カスタムカートン印刷、自社ブランドラベル、バーコード付きインナーバッグも利用可能であり、各ロットにはサンプリングされた5個の部品の実際のボディ高さを記録した高さゲージレポートが付属します。
