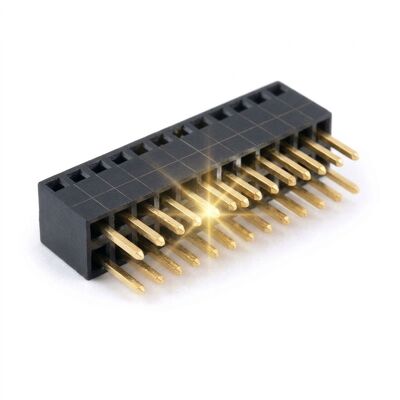

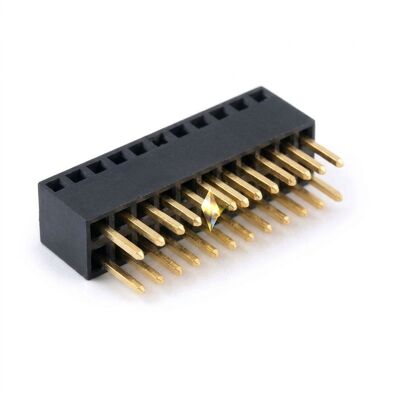

1.00mmピッチ単列直角メスヘッダコネクタ水平PCBマウントソケット

基板端子の接続が、薄型筐体内でケーブルを90度曲げる必要がある縦型ソケットの場合、扱いにくいことがあります。この1.00mmライトアングルメスヘッダーは、嵌合軸を基板に平行にし、フラットケーブルまたは小型オスヘッダーが水平に差し込まれ、ハウジング壁に沿って配置されるようにします。これにより、奥行きがミリメートル単位で既に割り当てられている製品において、薄型化されたアセンブリと短いケーブル経路を実現します。

1.00mmピッチでは、コンタクトテールに使用できる金属が非常に少ないため、ボディはPA6Tで成形され、各テールは単に壁に押し込まれるのではなく、成形されたチャネルを通して固定されています。この詳細により、ライトアングルファインピッチ部品で最も一般的な挿入時のテールの傾きを防ぎ、垂直性を維持します。ニッケルバリア上のゴールドフラッシュがコンタクトインターフェイスを保護し、成形されたショルダーが挿入荷重を基板表面に直接伝達します。

• 水平嵌合軸:ケーブルエントリーを基板に平行にし、薄型筐体でのアセンブリ奥行きを削減します。
• 固定式ライトアングルテール:成形チャネルが各テールを垂直に保持し、ファインピッチサイドエントリー部品で問題となる傾いた接合を回避します。
• 1.00mmファインピッチ:1.27mm部品の幅に30回路を収容できます。
• ニッケル上のゴールドフラッシュ:ゴムシールの一般的な湿度や硫黄化合物に対してコンタクトインターフェイスを保護します。
• 荷重支持ショルダー:挿入力は、はんだ接合だけでなく基板表面に伝達されます。
• コンパクトボディ:基板端のフットプリントが小さく、コネクタ下の配線スペースを確保します。

ライトアングル1.00mmヘッダーは、横方向に接続する製品に適しています。例えば、ハンドヘルド端末から側壁を通って出るフラットケーブル、メインボードのスロットにスライドインするセンサーボード、またはディスプレイ駆動基板の端に差し込まれる小型オスヘッダーなどです。これらは、筐体がバッテリーよりも数ミリメートル厚いだけの携帯型医療機器、レールに差し込まれるLEDストリップコントローラー、セットトップボックスの前面パネルフレックスが側面から入る場合などに一般的です。縦型ソケットが、導体が許容するよりもタイトなケーブル曲げ半径を強制する場合、この部品がコネクタで問題を解決します。

2～30ポジションは連続ストリップからカットされます。キーイングウォールを成形したハウジングで、嵌合ヘッダーが一方向のみに挿入されるようにしたり、ウェーブはんだ付け中の機械的保持のためにボードロックペグを追加したり、自動配置用にテープで供給したりできます。0.38または0.76ミクロンの選択的ゴールドメッキ、2回目のリフローパス用のPA9T絶縁体、コンタクトケージへのフラックス侵入を防ぐクローズドボトムなどが利用可能です。当社のエンジニアは、同じピッチの嵌合オスヘッダーのライブラリを保持しており、スタックが寸法的に保証されるように両方のハーフを一緒に見積もります。

乾燥剤入り帯電防止袋（2000個入り）に梱包し、5袋を輸出カートンに詰めます。テールが水平に突き出ているため、コンタクト列がカートン床に接触しないように、各袋はフォームパッドでクッションされています。カートンにはCNJWYの中立ラベルが印刷され、総重量15kg未満で、改ざん防止テープで閉じられています。海上輸送パレットはストレッチラップされ、湿度に対してストラップが張られ、航空便はフォームライニングされています。販売店は、自社ブランドの袋、バーコード付きカートン、落下試験済みパッケージを要求できます。各ロットには、ピッチ、テール角度、ボディ高さに関する寸法レポート、メッキ厚証明書、RoHS宣言が含まれています。
