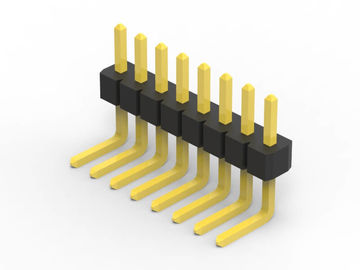

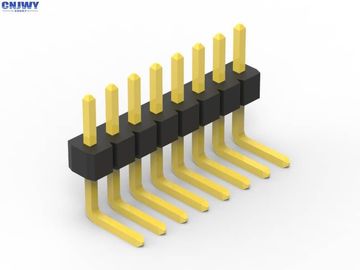

ロングピンヘッダ 単行,正角ヘッダ接続

長足の男性ピンヘッダーコネクタ ブラックホールの断熱器を折りたたむ

PCBコネクタとは?

プリント回路板コネクタは,PCBに搭載された接続システムである.通常,PCBコネクタは,信号または電力を1つのPCBから別のPCBに転送するために使用される.装置の組み立て内の他の源からPCBへまたはそこから製造のための設計の簡単な方法を提供します. PCBは互いにハードワイヤレスではなく,生産プロセスで後で組み立てることができます.

PCBコネクタの向き

"PCBコネクタ"という用語は,通常は長方形の構造で,基本的なマルチピン接続システムを指します.PCBコネクタのペアペアがボード-to-ボードまたはケーブル-to-ボード (ワイヤー-to-ボード) のいずれかになります板から板へのレイアウトは,90度の増幅に基づいて,様々なPCB接続の方向性を与えることができます.

• 平行またはメゾナイン 両接頭が垂直方向である.
• 90度,右角,マザーボードとダクターボード 接続器が垂直で,接続器が水平で
• 180度,コプラーナー,エッジ・トゥ・エッジ 両方のコネクタが水平方向である.

PCBコネクタの他の名称

PCBコネクタは,PCBインターコネクト製品として知られる. 接続の両側にも特定の用語が使用されています. 男性PCBコネクタは,しばしばピンヘッダーと呼ばれ,それは,単にピンの列である.女性PCBコネクタはソケット,レセプタクル,または (少し混乱して) ヘッダーレセプタクルと呼ばれます.

なぜ CNJWY を 選ぶのか

自動生産

CNJWYの製品の80%以上は自動組立ラインで製造されています. 知的がより広く使用されているので,我々は,時間の発展に適応するしかありません.顧客に最も適格な製品を提供できるように.

間に合う配達

顧客が与える機会を大切にするために 時間内に納品しなければなりません

価値 を 創る

ビジネスは長い旅のようなものです. 価値は途中の見方です. 顧客にとって価値を生み出すことは,相互の利益が私たちの目標であるため,会社にとって価値を生み出すことです.

すぐ に 反応 する

顧客が直面する問題を解決するために,即時対応が可能かもしれません.

仕様:

1投球:1.00mm ((0.039')

2接続器名:PCB接続器/ピンヘッダー

3断熱材料:PA6T UL 94-V0

4接触材料:銅合金

5設置タイプ: 穴を通る

6列番号: 単数

7連絡先:ゴールド・オーバー・ニッケル

8解体 溶接器

9色:黒

10現在のランキング:1.0 AMP

11抵抗する電圧: 500V AC/DC

12接触抵抗:20mΩ 最大

13接触形: スクウェア・ピン

14. ピンの長さ: パーソナライズ

15ピン 2本から80本まで

製品使用:

自動車,医療機器,コンピュータなど,さまざまな産業で広く使用されています. 下の画像はアプリケーションシナリオです. 画像は制限です.詳細については,直接販売チームと連絡してください..
