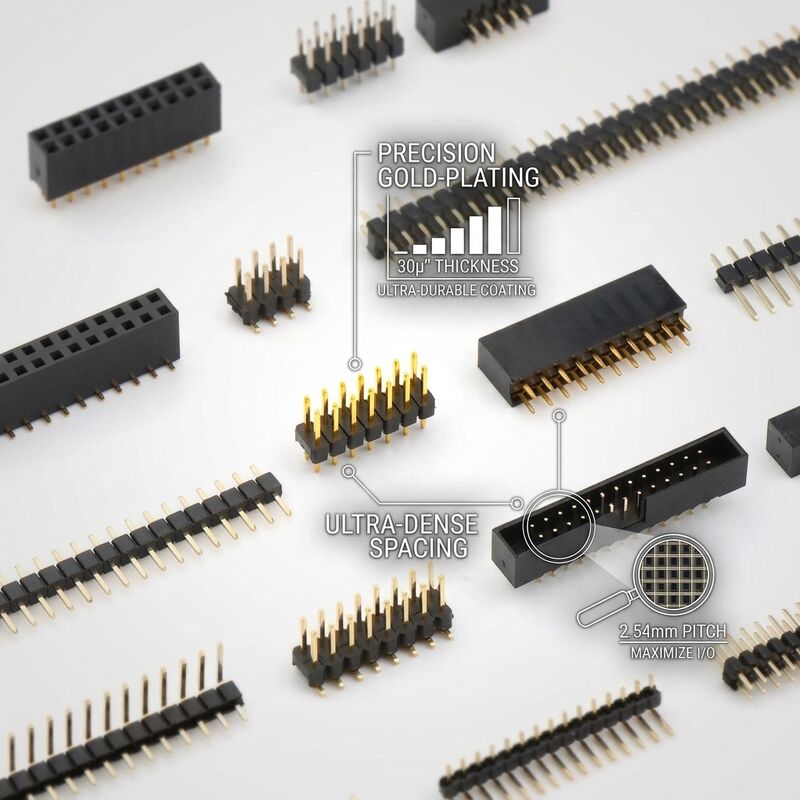

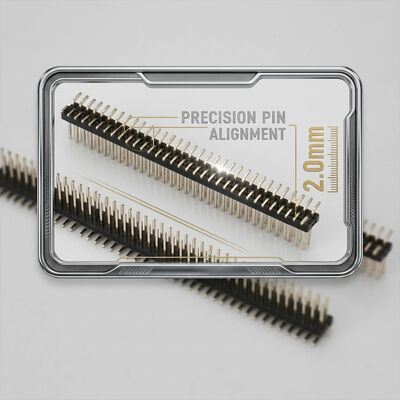

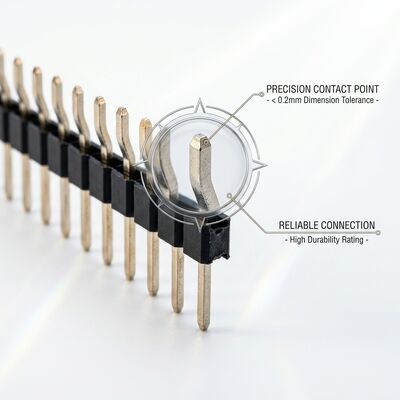

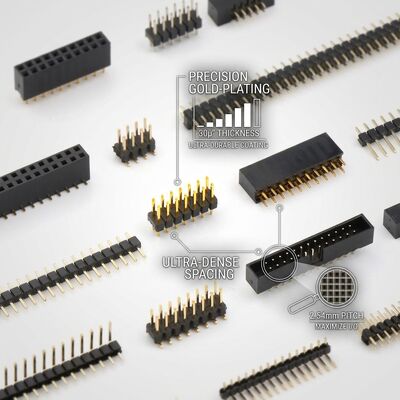

2.54mmピッチ 延長高さ PCB基板スペーサー付き 昇降スタッキングデュアルロウオスピンヘッダーコネクタ

2つ目のポイントは54mm Pitch Extended Height PCB Board Spacer represents a precision-engineered interconnect solution designed for reliable board-to-board and wire-to-board connections in demanding electronic applications高温のPA6T熱塑性保温と精密スタンプの銅接触で製造されたこのコネクタシリーズは,幅広い動作条件で一貫した電気性能を提供します.すべてのコネクタは 厳格な品質検査を受けます 接触抵抗の測定,隔熱抵抗のテスト,国際基準に準拠することを保証するために,拡大下での視覚検査.

接触システムは,高伝導性の銅合金ピンを利用し,ニッケル底板の上に選択的に金やチンの塗装をします.産業基準を超えた優れた耐腐蝕性と信頼性の高い交配サイクルを提供する自動組み立てラインは 精密な挿入技術を使用し 一貫したピンアライナメントとコプラナリティを保証します大量生産環境におけるPCBマウントの成功の重要な要因隔熱器体は,30%のガラス繊維で強化された,UL94V-0評価のPA6T材料から鋳造されています.温度105°Cまで熱安定性があり,次元精度が保たれている.

• 延長された隔熱器の高さ:7.0mm から 25.0mm のカスタマイズ可能な隔熱器体高は,積み重ねたボードアーキテクチャにおけるコンポーネントクリアランスのために正確なPCB対PCB間隔を提供します
• ロングピンテールオプション:15.0mmまでの長長孔尾が厚いPCBとマルチボードスタックアップを容認し,完全な溶接関節の整合性を維持します
• メザンジン接続 準備中メゾニンカードアーキテクチャで信頼性の高いボード対ボード接続を可能にし,特定のシステムスタックアップの高さに対応するピン長度カスタマイズが可能
• 熱管理に優しい高層設計により,積み重ねられた板の間に設置された熱を生成する部品のコンベクト冷却を改善するために,PCB間の空気隙を創造する
• ウィキング防止設計溶接器尾のオプションの反折れ機能は,波溶接中に溶接器フロースのピンの上に移動するのを防止し,接触領域の整合性を保ちます
• アライナメントガイド機能:ブラインドマットメゾナインカード組装で正確な交配の調整を確保するために,端位置に統合されたアライナメントポストまたはガイドピンで利用可能

高層スタッキングピンヘッダは,PC/104組み込みコンピュータスタック,VMEbus,CompactPCIバックプレーンシステムを含むモジュール式電子システムアーキテクチャにおける重要な相互接続コンポーネントである.工業用PLC拡張モジュールインターフェース拡張された隔熱器の高さは,下部PCBにマウントされた電解コンデンサー,トランスフォーマー,熱シンクなどの高いコンポーネントを収容します.3次元回路のパッケージングを可能にし,制限された収納体積内での機能性を最大化するこれらのコネクタは,コネクタのアライナインメントのために正確なボード対ボード間隔が必要であるArduinoとRaspberry Pi HATの拡張ボード設計にも不可欠です. and for automotive ECU module stacks in space-constrained engine compartment installations where elevated interconnects provide vibration-tolerant connections with thermal separation between heat-generating power stages and sensitive control electronics.

コンネクタは,輸送中にピンが曲がらないように,特定の隔熱器の高さの変数に対応する穴の深さを持つ抗静的トレイにパッケージされています.標準の高さ構成で利用可能なチューブパッケージ各パッケージには,隔熱器の高さとピン直直の検証のための次元検査報告書が含まれます.既組み立ての男性/女性ステーキングコネクタセットを含むカスタムキッティングサービス,対応するスペッサーハードウェアとマウントスクリューは,ターンキー mezzanine 相互接続ソリューションのために利用できます..

当社の製造施設はISO 9001:2015認証の品質管理システムで 完成品の出荷までの原材料の受信から 完全な追跡が可能です各生産組は,統計的なプロセス制御モニタリングを受けます.要求に応じ,適合性証明書が提供されます.標準設定の大量の在庫を維持し,特定のピンの長さの柔軟なカスタマイズを提供しながら,ちょうどタイムリー配達要件をサポートしますエンジニアリングのサンプルは,資格試験のために48時間以内に利用可能になります.そして私たちの技術チームは,コネクタ選択とPCBレイアウト最適化を支援するためにアプリケーションエンジニアリングサポートを提供します接続器の製造の専門知識が10年以上ある我々は,量産プログラムの競争力のある価格を維持しながら,パフォーマンス期待を超えた相互接続ソリューションを提供することにコミットしています.
