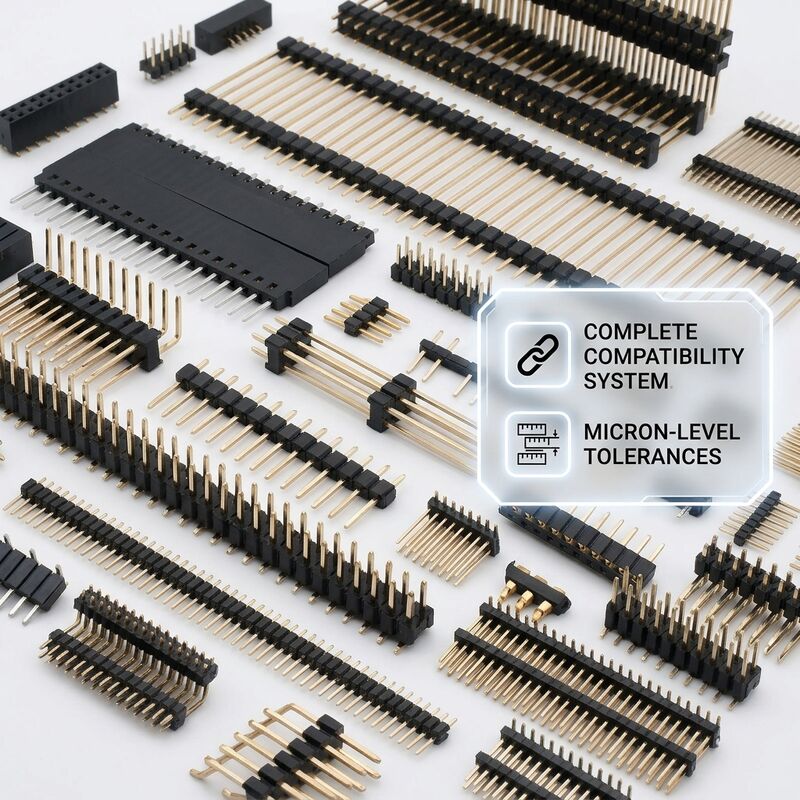

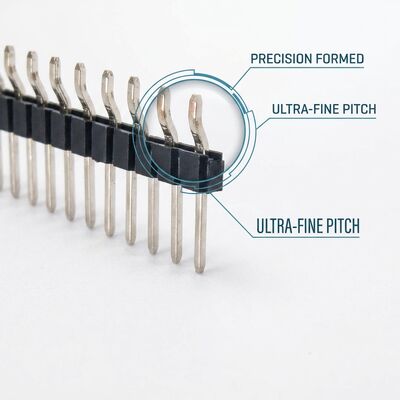

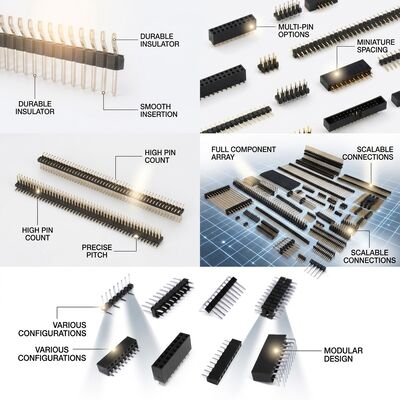

SMTデュアルロウ表面実装オスピンヘッダーコネクタ 2.54mmピッチ PCB 80ピン リフロー対応

SMTのダブルロー 表面マウント 男性ピンヘッダーコネクタ 254mm Pitch PCB 80-Pin Reflow Compatibleは,要求の高い電子アプリケーションにおける信頼性の高いボード・ツー・ボードおよびワイヤ・ツー・ボード接続のために設計された精密なエンジニアリングの相互接続ソリューションです.高温のPA6T熱塑性保温と精密スタンプの銅接触で製造されたこのコネクタシリーズは,幅広い動作条件で一貫した電気性能を提供します.すべてのコネクタは 厳格な品質検査を受けます 接触抵抗の測定,隔熱抵抗のテスト,国際基準に準拠することを保証するために,拡大下での視覚検査.

接触システムは,高伝導性の銅合金ピンを利用し,ニッケル底板の上に選択的に金やチンの塗装をします.産業基準を超えた優れた耐腐蝕性と信頼性の高い交配サイクルを提供する自動組み立てラインは 精密な挿入技術を使用し 一貫したピンアライナメントとコプラナリティを保証します大量生産環境におけるPCBマウントの成功の重要な要因隔熱器体は,30%のガラス繊維で強化された,UL94V-0評価のPA6T材料から鋳造されています.温度105°Cまで熱安定性があり,次元精度が保たれている.

• 完全なSMTプロセス統合2列のSMT設計は混合技術組立の要件をなくし,プロセスのステップが短く,サイクルの時間が短く,表面マウントの100%の生産が可能
• 最適化された溶接足跡:IPC-7351ガイドラインに従って設計されたPCB地形パターンで,X線検査と横断解析によって確認された堅牢な溶接関節形成を保証する延長された指のフィレット
• 高温構造:30%のガラスの繊維を備えたPA6T隔離器,複数の鉛のない再流サイクルに対応し,260°Cのピーク温度でも機械的完全性と電気性能を維持する
• 墓石を掘らない設計両列間のバランスのとれた熱質量分布は,再流の際に墓石の欠陥を防止し,熱プロファイリング研究によって対称パッド幾何学が最適化されています
• 自動検査 準備済みゲイル翼のリード構成は,手動および自動化光学検査システムの両方に,溶接フィルエットの明確な可視性を提供し,再流後のQCサイクル時間を短縮します
• 理事会レベルの信頼性温度サイクル (-40°Cから+125°C,1000サイクル) と IEC 60068-2-27 による機械ショック試験により検証され,厳しい作業環境でのフィールド信頼性を確保

2列のSMTピンヘッダは,5G小型セルラジオユニット,光線端末加入板,板のスペースの最適化が不可欠なネットワークスイッチのファブリックモジュール2列のSMT形式は,携帯医療画像機器,ドローンフライトコントローラボード,信頼性の高い電源を必要とする センサーモジュール振動耐性のある表面固定接続これらのコネクタは,垂直クリアランス制約がスルーホール代替品を排除する密集したIoTゲートウェイボードのプログラミングおよびデバッグヘッダーとしても機能します.

330mm直径のリールに 24mm幅のプレステープを詰め,標準リールあたり400個.IPC/JEDEC J-STD-033 の湿度感度要件を満たす湿度阻害袋に個別に真空密封されたロール. 各リールには湿度指標カードと乾燥剤パックが含まれます. 外部のケースラベルには,自動化倉庫スキャンのための2Dバーコードが含まれます.OEMのサプライチェーン統合のためのリールレベルのシリアライゼーションとEDI 856先行船舶通知をサポートします.

当社の製造施設はISO 9001:2015認証の品質管理システムで 完成品の出荷までの原材料の受信から 完全な追跡が可能です各生産組は,統計的なプロセス制御モニタリングを受けます.要求に応じ,適合性証明書が提供されます.標準設定の大量の在庫を維持し,特定のピンの長さの柔軟なカスタマイズを提供しながら,ちょうどタイムリー配達要件をサポートしますエンジニアリングのサンプルは,資格試験のために48時間以内に利用可能になります.そして私たちの技術チームは,コネクタ選択とPCBレイアウト最適化を支援するためにアプリケーションエンジニアリングサポートを提供します接続器の製造の専門知識が10年以上ある我々は,量産プログラムの競争力のある価格を維持しながら,パフォーマンス期待を超えた相互接続ソリューションを提供することにコミットしています.
