| 起源の場所: | 中国 |
| ブランド名: | JWY |
| 証明: | UL/SGS/RoHs/REACH |
| モデル番号: | ST254-XXXXXX |
| 最小注文数量: | 2Kpcs |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | PE/Tray/Tube/Tape/Reelの包装 |
| 受渡し時間: | 7から15仕事日 |
| 支払条件: | T/T及びウェスタン・ユニオン |
| 供給の能力: | 1日あたりの100000pcs |
| 現在の格付け: | 3.0AMP | 操作温度: | -40°C から +105°C |
|---|---|---|---|
| 製品名: | Pinヘッダー | コンタクトプレート: | NI上のAuかSn |
| 絶縁体材料: | PA6T | 適用する: | マザーボード/自動車/バランスカー |
| ハイライト: | 電路板のピンコネクタ,表面マウントピンヘッダー |
||

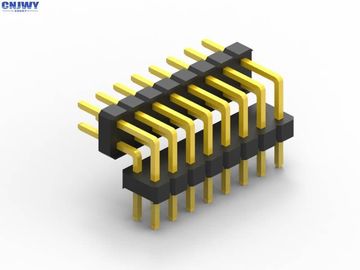

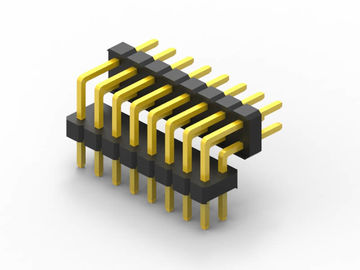

2.54mm 男性ピンヘッダーコネクタ 2列 2重プラスチック 孔を曲がる
PCBコネクタとは?
プリント回路板コネクタは,PCBに搭載された接続システムである.通常,PCBコネクタは,信号または電力を1つのPCBから別のPCBに転送するために使用される.装置の組み立て内の他の源からPCBへまたはそこから製造のための設計の簡単な方法を提供します. PCBは互いにハードワイヤレスではなく,生産プロセスで後で組み立てることができます.
PCBコネクタの向き
"PCBコネクタ"という用語は,通常は長方形の構造で,基本的なマルチピン接続システムを指します.PCBコネクタのペアペアがボード-to-ボードまたはケーブル-to-ボード (ワイヤー-to-ボード) のいずれかになります板から板へのレイアウトは,90度の増幅に基づいて,様々なPCB接続の方向性を与えることができます.
PCBコネクタの他の名称
PCBコネクタは,PCBインターコネクト製品として知られる. 接続の両側にも特定の用語が使用されています. 男性PCBコネクタは,しばしばピンヘッダーと呼ばれ,それは,単にピンの列である.女性PCBコネクタはソケット,レセプタクル,または (少し混乱して) ヘッダーレセプタクルと呼ばれます.
仕様:
| 商品名 | ピンヘッダー/PCBコネクタ |
| ピッチ | 2.54mm ((0.1') |
| パッケージ | 散装品 |
| 現在の格付け | 3.0AMP |
| 接触抵抗 | 20mΩ 最大 |
| 電圧に耐える | 500V AC/DC |
| 断熱抵抗 | 1000MΩ ミンス |
| 操作温度 | -40°Cから+105°C |
| 接触材料 | 銅合金 |
| コンタクトプレート | Au または Sn オーバー Ni |
| 隔熱材料 | PA6TまたはPBT+30%GF ((UL94V-0) |
| マウントタイプ | 穴を抜ける |
| 終了 | 溶接器 |
| ピンサイズ | 0.64mm スクウェア・ピン |
| 色 | 黒色 または オーダーメイド |
なぜ CNJWY を選ぶのか:
1高品質保証
CNJWYは長年,ISO9001証明書に適合する高品質の製品を提供することを目的として,品質管理システムの改善に焦点を当てています.
2競争力のある価格
電気塗装,スタンプ,注射鋳造,組み立てをはじめとする 生産プロセスがあります
3パーソナライズされたパッケージング
すべての製品は,あなたの要求に応じてカスタマイズされたパッケージングのために利用できます.
4迅速な配達
最も効率的な生産は,迅速な配達を可能にします. それは必ずあなたの期待を上回るリードタイムを保証します.
製品使用:
自動車,医療機器,コンピュータなどのさまざまな産業で広く使用されています. 下の画像はアプリケーションシナリオです. 画像は制限です.詳細については,直接販売チームと連絡することができます
