単列直線男性ピンヘッダーコネクタ 2.54mm ピッチ・トゥー・ホール PCB マウント40ピンストライプ

当社のシングルロウ ストレート オス ピンヘッダーコネクタ 2.54mm ピッチ スルーホール PCBマウント 40ピンストリップは、要求の厳しい電子アプリケーションにおける信頼性の高い基板間およびワイヤ間接続のために設計された、精密エンジニアリングされたインターコネクトソリューションです。耐熱性PA6T熱可塑性絶縁材と精密プレス加工された真鍮コンタクトで製造されたこのコネクタシリーズは、幅広い動作条件下で一貫した電気的性能を発揮します。シングル構成は、産業用制御システム、民生用電子機器、自動車モジュール、医療機器アプリケーションにおいて優れた信号整合性を維持しながら、最適なPCBスペース利用を保証します。各コネクタは、接触抵抗測定、絶縁抵抗試験、倍率下での目視検査を含む厳格な品質検査を受け、国際規格への適合性を保証します。

コンタクトシステムは、高導電率の真鍮合金ピンを採用し、ニッケル下地の上に選択的な金または錫メッキを施しており、優れた耐食性と業界標準を超える信頼性の高い嵌合サイクルを提供します。当社の自動組立ラインは、高量産環境におけるPCB実装の成功に不可欠な、一貫したピンアライメントと共平面性を保証する精密挿入技術を採用しています。絶縁体ボディは、30%ガラス繊維で強化されたUL94V-0定格のPA6T材料から成形されており、105℃の連続動作温度までの優れた熱安定性を提供し、自動ピックアンドプレースとの互換性のための寸法精度を維持します。

• 精密プレス加工コンタクト: 0.64mm角断面の真鍮合金ピンは、コンタクトあたり2.0Aの定格電流で信頼性の高い電気接続を提供します。
• 耐熱性絶縁体: PA6T UL94V-0定格の熱可塑性ボディは、30%ガラス繊維で強化されており、リフローはんだ付け温度に耐えます。

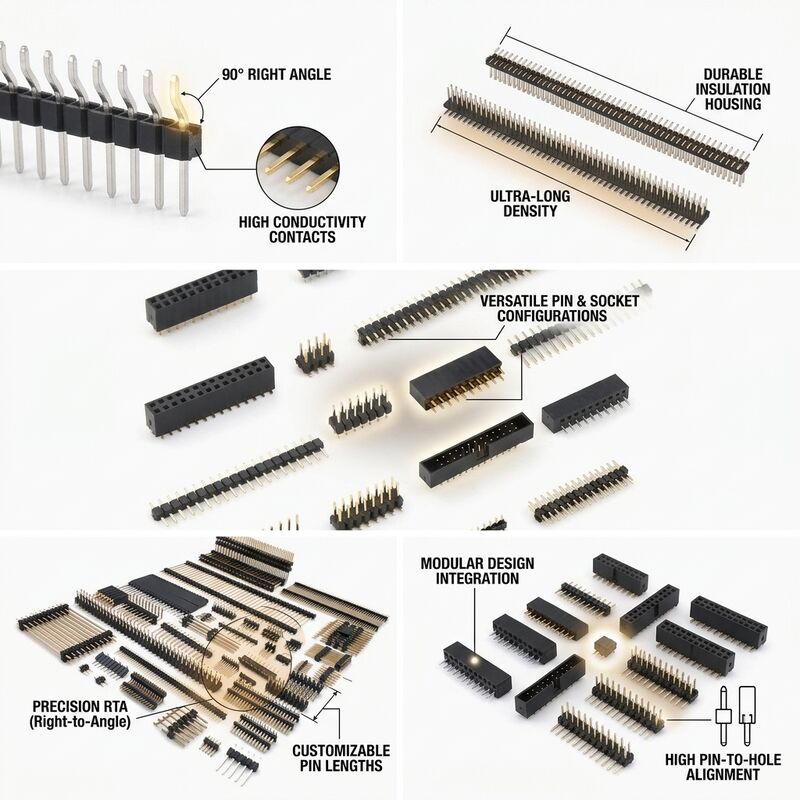

• 汎用性の高いピン数: シングルロウ構成で2～40ポジションまで利用可能、カスタムピン数もご要望に応じて対応

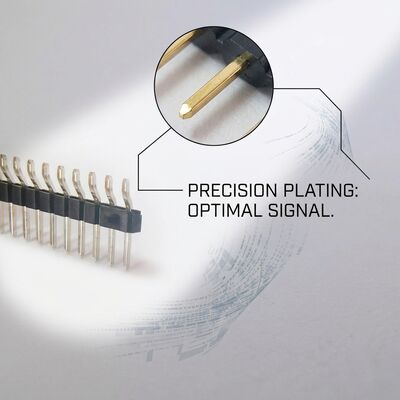

• 選択的メッキオプション: コストと性能要件を満たすための、ニッケル上の金フラッシュまたはニッケル上の錫メッキオプション
• ブレークアウェイ設計: スコアリングされた絶縁体により、隣接するポジションを損傷することなく、より少ないピン数に簡単に分離できます
• 自動組立対応: ±0.1mm公差内の安定したピンアライメントにより、ピックアンドプレース機器との互換性を保証

シングルロウ ストレートピンヘッダーは、組み込みシステム開発ボード、ArduinoおよびRaspberry Piアクセサリシールド、産業用PLC I/Oモジュール、LEDディスプレイ駆動ボード、電源モジュール、信頼性の高い基板間接続を必要とする民生用電子機器に広く展開されています。スルーホール実装スタイルは、振動や機械的ストレスを受けるアプリケーションに対して優れた機械的保持力を提供し、これらのコネクタは、自動車ECUモジュール、HVAC制御ボード、過酷な環境に展開される産業オートメーション機器に最適です。2.54mmの標準ピッチは、業界標準のプロトタイピングブレッドボードおよびパーフボードとの互換性を保証し、製品開発サイクルの迅速な設計イテレーションを容易にします。

標準的な梱包オプションには、少量向けの帯電防止PEバッグ、自動組立ライン向けの硬質プラスチックトレイ、および高量産SMT互換バージョン向けのテープアンドリールが含まれます。各パッケージには、部品番号、ロットコード、数量、製造日が含まれており、完全なトレーサビリティが可能です。長期間の保管が必要な場合は、防湿包装が利用可能です。すべての製品は、出荷前に100%電気テストが行われ、MIL-STD-1916規格に準拠したAQL 0.65サンプリング検査が行われます。

当社の製造施設は、ISO 9001:2015認証の品質マネジメントシステムの下で運営されており、原材料の受け入れから完成品の出荷まで、包括的なトレーサビリティを備えています。各生産ロットは統計的プロセス管理監視を受け、ご要望に応じて適合証明書が提供されます。ジャストインタイムの納品要件をサポートするために標準構成の在庫を豊富に維持しており、特殊なピン長、メッキオプション、および梱包形式の柔軟なカスタマイズも提供しています。エンジニアリングサンプルは、評価テストのために48時間以内に利用可能であり、当社の技術チームは、コネクタの選択とPCBレイアウトの最適化を支援するためのアプリケーションエンジニアリングサポートを提供します。10年以上にわたるコネクタ製造の専門知識により、性能期待を超えるインターコネクトソリューションを提供すると同時に、量産プログラムに対して競争力のある価格を維持することをお約束します。
