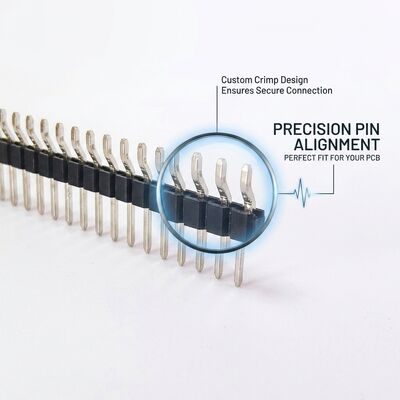

2.54mm ピッチ 90度 PCB スルーホール オスピンヘッダーコネクタ ライトアングル シングルロウ

当社の直角シングルロウオスピンヘッダーコネクタ 2.54mm ピッチ 90度 PCB スルーホールは、要求の厳しい電子アプリケーションにおける信頼性の高い基板間およびワイヤ間接続のために設計された、精密エンジニアリングされた相互接続ソリューションです。高温PA6T熱可塑性絶縁材と精密スタンピングされた真鍮コンタクトで製造されたこのコネクタシリーズは、幅広い動作条件下で一貫した電気的性能を発揮します。直角構成は、産業用制御システム、民生用電子機器、自動車モジュール、医療機器アプリケーションで優れた信号整合性を維持しながら、最適なPCBスペース利用を保証します。各コネクタは、接触抵抗測定、絶縁抵抗試験、倍率下での目視検査を含む厳格な品質検査を受け、国際規格への適合性を保証します。

コンタクトシステムは、高導電率の真鍮合金ピンを採用し、ニッケル下地の上に選択的な金または錫メッキを施しており、優れた耐食性と業界ベンチマークを超える信頼性の高い嵌合サイクルを提供します。当社の自動組立ラインは、高生産量環境でのPCB実装を成功させるための重要な要素である、一貫したピンアライメントと平面度を保証する精密挿入技術を採用しています。絶縁体ボディは、30%のガラス繊維で強化されたUL94V-0定格のPA6T材料から成形されており、105℃の連続動作温度までの優れた熱安定性を提供しながら、自動ピックアンドプレイス互換性のための寸法精度を維持します。

• 省スペースオリエンテーション: 90度の直角構成により、水平な基板間接続が可能になり、スペースが限られた設計での全体的な筐体高さを低減します。
• デュアルレッグ保持: 折り曲げられたソルダテールは、PCB穴に確実なプリソルダ保持を提供し、ウェーブソルダリング操作中のコネクタのずれを防ぎます。
• 一貫したベンドラジアス: 全てのピンは均一な曲げジオメトリで形成されており、全てのポジションで同一の電気的経路長と一貫したインピーダンス特性を保証します。
• ストレインリリーフ設計: 絶縁体ボディは、曲げ点で各ピンを機械的にサポートし、嵌合力中の応力をソルダージョイントから離して分散させます。

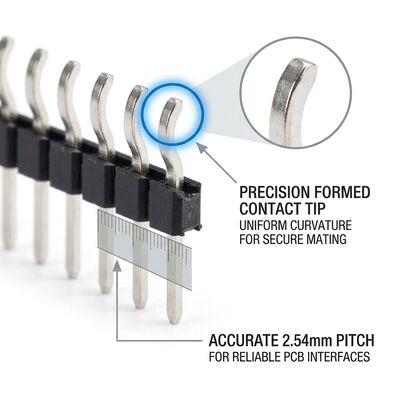

• 幅広い互換性: 標準の2.54mmピッチと0.64mm角ピン断面積が曲げ全体で維持されており、業界標準のメスヘッダーとの完全な互換性を保証します。
• カスタムピン長: 水平および垂直のレッグ長は、特定のPCBスタックアップ要件と筐体の寸法制約を満たすようにカスタマイズ可能です。

直角シングルロウピンヘッダーは、ノートパソコンの内部拡張コネクタ、セットトップボックスチューナーモジュール、自動車インフォテインメントシステムディスプレイ相互接続、産業用HMIパネルボード接続など、垂直クリアランスが限られている薄型電子アセンブリに不可欠です。これらの90度コネクタは、コンパクトなIoTゲートウェイ、ポータブル医療モニター、ハンドヘルドテスト機器で一般的に見られるスタックPCBアーキテクチャでの垂直基板嵌合を可能にします。直角オリエンテーションは、嵌合方向がPCB表面に平行であるエッジカード接続スキームも容易にし、民生用電子製品の筐体設計とケーブル管理を簡素化します。

製品は、輸送中のピン形状を保護するために、直角コネクタ用のサイズに合わせた個別のセルポケットを備えた帯電防止トレイに梱包されています。手作業での取り扱い操作用に、エンドプラグ付きのチューブ梱包も利用可能です。各出荷には、ロット固有の電気的および寸法検査結果を文書化した適合証明書が含まれています。大量生産プログラム向けに、顧客固有のラベリング、バーコーディング、EDI対応の出荷通知を提供し、入荷検査と在庫管理プロセスを合理化します。

当社の製造施設は、ISO 9001:2015認証の品質管理システムの下で運営されており、原材料の受け入れから完成品の出荷まで、包括的なトレーサビリティを備えています。各生産ロットは統計的プロセス管理監視を受け、適合証明書の文書は要求に応じて入手可能です。標準構成の十分な在庫を維持し、ジャストインタイムの納期要件をサポートすると同時に、特殊なピン長、メッキオプション、梱包形式の柔軟なカスタマイズを提供します。エンジニアリングサンプルは、評価試験のために48時間以内に利用可能であり、当社の技術チームは、コネクタの選択とPCBレイアウトの最適化を支援するためのアプリケーションエンジニアリングサポートを提供します。10年以上にわたるコネクタ製造の専門知識により、大量生産プログラムで競争力のある価格を維持しながら、パフォーマンスの期待を超える相互接続ソリューションを提供することにコミットしています。
